Hidrolik Pompa Nasıl Seçilir? Doğru Pompa Seçimi İçin Teknik Rehber

Hidrolik pompa seçimi neden önemlidir?

Hidrolik sistemlerin performansı, güvenilirliği ve enerji verimliliği büyük ölçüde doğru komponent seçimine bağlıdır. Bu komponentlerin başında ise hidrolik pompa gelir.

Hidrolik pompa, mekanik enerjiyi hidrolik enerjiye dönüştürerek sistemde yağ akışı oluşturur. Pompanın sağladığı debi, sistemdeki hareket hızını; basınç ise uygulamanın ihtiyaç duyduğu kuvveti karşılamada önemli rol oynar.

Yanlış seçilen bir hidrolik pompa, makinenin yavaş çalışmasına, aşırı ısınmasına, gereksiz enerji tüketimine ve komponentlerin erken aşınmasına neden olabilir.

Peki, bir hidrolik pompa seçerken hangi teknik özellikler dikkate alınmalıdır?

1. Hidrolik sistemin ihtiyaç duyduğu debiyi belirleyin

Hidrolik pompa seçiminde ilk adımlardan biri, sistemin ihtiyaç duyduğu debiyi hesaplamaktır.

Debi, birim zamanda sistemden geçen yağ miktarını ifade eder ve genellikle litre/dakika (L/dk) olarak belirtilir.

Örneğin bir hidrolik silindirin hareket hızını belirlemek için silindirin etkili alanı ve istenen hareket hızı dikkate alınır.

Silindirin uzama hareketi için teorik debi hesabı:

Q = A × v

Burada:

• Q: Debi (m³/s)

• A: Silindirin etkili piston alanı (m²)

• v: Silindirin hareket hızı (m/s)

Hesaplama litre/dakika cinsinden yapılacaksa birim dönüşümü uygulanmalıdır.

Örneğin piston alanı 50 cm² ve istenen hareket hızı 10 cm/s olan bir silindir için:

Q = 50 × 10 = 500 cm³/s

Dakikaya çevrildiğinde:

500 × 60 = 30.000 cm³/dk = 30 L/dk

Bu durumda silindirin uzama hareketi için teorik olarak 30 L/dk debi gerekir. Gerçek pompa seçiminde ise sistemin diğer tüketicileri, eş zamanlı hareketler, pompa kontrolü ve çalışma koşulları da değerlendirilmelidir.

2. Sistemin çalışma basıncını belirleyin

Hidrolik pompanın karşılaması gereken basınç, uygulamanın ihtiyaç duyduğu kuvvete ve sistemdeki basınç kayıplarına bağlıdır.

Örneğin hidrolik silindirin oluşturduğu kuvvet:

F = p × A

Burada:

• F: Silindir kuvveti (N)

• p: Silindir basıncı (Pa)

• A: Etkili piston alanı (m²)

Silindirin mil tarafında çalışması durumunda piston alanı yerine piston ve mil alanlarının farkı kullanılmalıdır.

Pompa seçiminde yalnızca sistemin nominal basıncına bakmak yeterli değildir. Maksimum çalışma basıncı, yük değişimleri, basınç dalgalanmaları ve pompanın izin verilen basınç sınırları da kontrol edilmelidir.

Ayrıca pompanın sürekli çalışabileceği basınç ile kısa süreli maksimum basınç değerleri birbirinden farklı olabilir. Üreticinin teknik kataloğunda belirtilen bu değerler mutlaka incelenmelidir.

3. Hidrolik pompa deplasmanı nasıl hesaplanır?

Hidrolik pompanın deplasmanı, pompanın bir devirde teorik olarak taşıdığı yağ hacmidir. Genellikle cm³/devir olarak belirtilir.

Pompa deplasmanı, istenen debi ve pompa devri dikkate alınarak hesaplanabilir.

Teorik debi hesabı:

Q = Vg × n

Burada:

• Q: Teorik debi (cm³/dk)

• Vg: Pompa deplasmanı (cm³/devir)

• n: Pompa devri (devir/dk)

Gerçek pompa debisi, hacimsel verim nedeniyle teorik debiden daha düşük olabilir.

Gerçek debiyi dikkate alan yaklaşık hesap:

Q = Vg × n × ηv

Burada ηv, pompanın hacimsel verimidir.

Örneğin 1.500 devir/dk hızında çalışan ve 30 L/dk gerçek debi sağlaması gereken bir pompa için, hacimsel verim %90 kabul edilirse gerekli teorik deplasman:

Vg = 30.000 / (1.500 × 0,90)

Vg ≈ 22,2 cm³/devir

Bu değer yalnızca örnek hesaplamadır. Gerçek seçimde pompanın basınç, devir ve sıcaklık koşullarındaki verim değerleri üretici kataloğundan alınmalıdır.

4. Hidrolik pompa çeşitleri nelerdir?

Hidrolik sistemlerde farklı çalışma prensiplerine sahip pompa tipleri kullanılır. En yaygın pompa çeşitleri dişli, paletli ve pistonlu pompalardır.

Dişli pompalar

Dişli pompalar, yapıları itibarıyla genellikle basit, kompakt ve ekonomik çözümler sunar.

Avantajları:

• Basit mekanik yapı

• Kolay bakım

• Kompakt tasarım

• Uygun maliyet

Dişli pompalar, uygun çalışma koşullarında birçok endüstriyel ve mobil uygulamada tercih edilir.

Paletli pompalar

Paletli pompalar, uygun tasarımlarda düşük gürültü seviyesi ve düzgün debi karakteristiği sağlayabilir.

Özellikle belirli endüstriyel uygulamalarda, basınç ve debi gereksinimlerinin pompanın teknik sınırları içerisinde olması şartıyla kullanılabilir.

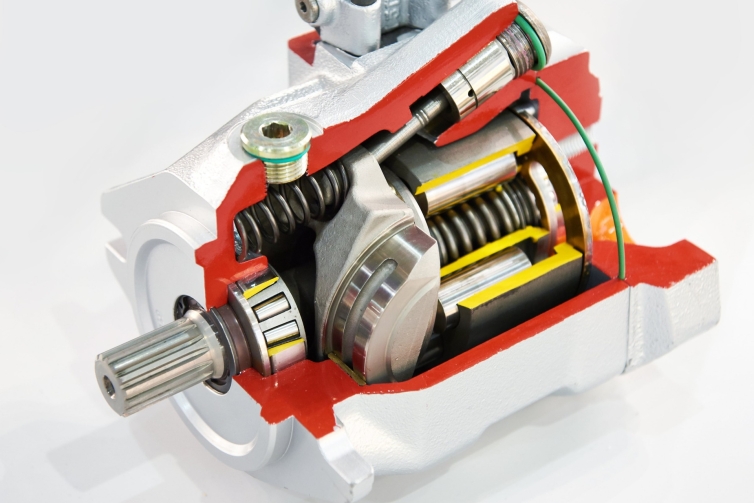

Pistonlu pompalar

Pistonlu pompalar, yüksek basınç ve değişken debi gerektiren uygulamalarda yaygın olarak kullanılır.

Özellikle değişken deplasmanlı pistonlu pompalar, sistemin ihtiyacına göre pompa debisini ayarlayabilir.

Bu özellik, sistemin gereksiz yağ akışını ve enerji kayıplarını azaltmaya yardımcı olabilir.

Ancak pistonlu pompa seçerken kontrol tipi, minimum ve maksimum deplasman, izin verilen basınç ve devir aralıkları dikkatle incelenmelidir.

5. Sabit deplasmanlı mı, değişken deplasmanlı mı pompa seçilmeli?

Sabit deplasmanlı pompalarda pompanın geometrik deplasmanı değişmez. Pompa aynı devirde çalıştığında, teorik olarak benzer debi üretir.

Değişken deplasmanlı pompalar ise sistemin ihtiyacına göre deplasmanını değiştirebilir.

Örneğin bir makinede hidrolik hareket yalnızca belirli zamanlarda yüksek debi gerektiriyorsa, değişken deplasmanlı pompa ihtiyaca göre debisini ayarlayabilir.

Bu sayede uygun sistem tasarımında:

• Gereksiz yağ akışı azaltılabilir.

• Enerji tüketimi düşürülebilir.

• Yağ sıcaklığının kontrolüne katkı sağlanabilir.

Ancak değişken deplasmanlı pompanın daha verimli olması her uygulamada garanti değildir. Sistem tasarımı, kontrol yöntemi, yük profili ve toplam maliyet birlikte değerlendirilmelidir.

6. Hidrolik pompa seçerken motor gücü nasıl hesaplanır?

Pompanın ihtiyaç duyduğu mekanik güç, debi ve basınç değerlerine bağlıdır.

Hidrolik güç için yaklaşık hesap:

P = p × Q

Pratik birimlerle:

P (kW) = p (bar) × Q (L/dk) / 600

Bu hesap, pompanın oluşturduğu teorik hidrolik gücü verir.

Örneğin:

• Basınç: 200 bar

• Debi: 40 L/dk

P = 200 × 40 / 600

P ≈ 13,3 kW

Bu değer hidrolik güçtür. Pompa ve tahrik sisteminin verim kayıpları nedeniyle gerekli motor gücü daha yüksek olabilir.

Motor seçiminde pompanın mekanik ve hacimsel verimleri, çalışma süresi, yük profili ve varsa eş zamanlı çalışan diğer pompalar dikkate alınmalıdır.

7. Hidrolik pompa seçiminde dikkat edilmesi gereken diğer faktörler

Pompa seçiminde yalnızca basınç ve debi hesapları yeterli değildir.

Aşağıdaki faktörler de değerlendirilmelidir:

Yağ viskozitesi: Kullanılacak yağın viskozitesi pompanın izin verilen çalışma aralığında olmalıdır.

Emiş koşulları: Emiş hattındaki basınç kayıpları, pompanın kavitasyon riskini artırabilir. Emiş hattı tasarımı ve tank yerleşimi kontrol edilmelidir.

Çalışma sıcaklığı: Yağ sıcaklığı pompanın verimliliğini, yağlama koşullarını ve komponent ömrünü etkiler.

Çalışma çevrimi: Pompanın sürekli mi, aralıklı mı çalışacağı ve yükün zaman içerisindeki değişimi belirlenmelidir.

Kontrol sistemi: Sabit deplasmanlı pompa, basınç kompanzasyonlu pompa, yük duyarlı pompa veya başka bir kontrol yapısı uygulamaya göre değerlendirilmelidir.

Sonuç: Doğru hidrolik pompa nasıl seçilir?

Doğru hidrolik pompa seçimi için öncelikle makinenin ihtiyaç duyduğu debi ve basınç belirlenmeli, ardından pompa deplasmanı, devir, motor gücü ve pompanın çalışma sınırları değerlendirilmelidir.

Bunun yanında yağ viskozitesi, emiş koşulları, sıcaklık, kontrol sistemi ve çalışma çevrimi de dikkate alınmalıdır.

Hidrolik pompa seçiminde yapılan hatalar, yalnızca pompanın performansını değil, tüm hidrolik sistemin verimliliğini ve güvenilirliğini etkileyebilir.

Hidro Akademi, hidrolik sistem tasarımı, komponent seçimi, hidrolik devre analizi ve teknik eğitim konularında firmalara mühendislik desteği sunmaktadır. Makinenizin hidrolik pompa seçimi veya mevcut sisteminizin değerlendirilmesi için Hidro Akademi ile iletişime geçebilirsiniz.
